용기충전기(블리스터, PTP, 액체용 지기)

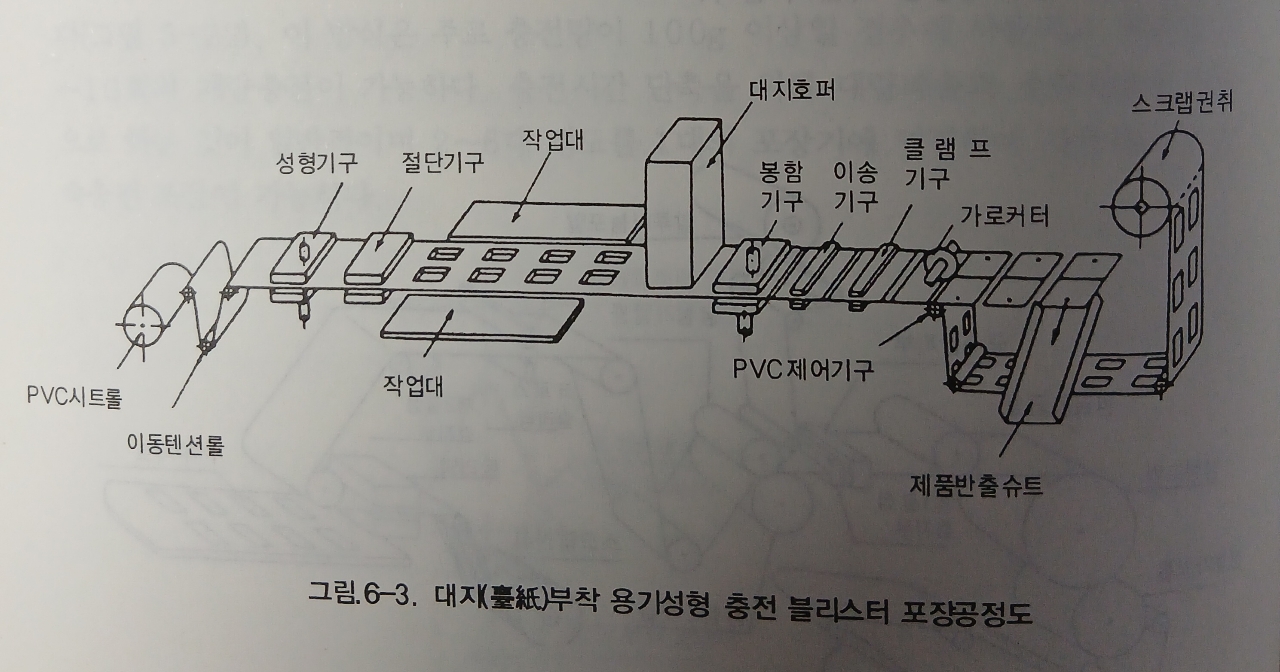

블리스터 blister 포장기



· 용기성형 → 내용물 충전 → 봉함 → 타발

· 용기sheet의 재질  PVC,  PP,  PS,  복합재질(PP,  PVDC,  EVOH,  PP)

· 포장 형태 → 용기 sheet성형 + 대지(판지) 부착방식,  용기shet성형 + 리드(필름) 부착방식

· 용기성형방식

         평판 동시가열 성형방식, 평판 예열 성형방식, 평판 예열 플러그 어시스트 성형방식,

         간접 가열롤roll 성형방식, 직접 가열롤roll 성형방식

· 용기성형 공정

        플라스틱 시트sheet 를 가열해서 진공 또는 압공에 의해

        성형금형의 요부(오목) 또는 철부(볼록)에 밀착하여 냉각시킴





















PTP press through pack 포장기



· 블리스터포장에서 내용물을 용기쪽에서 누르면, 덮개필름이 터지면서 내용물을 꺼낼수 있는 포장형태

· 용기용 시트 → PVC,  PP,   PS,  복합재질(PP, PVDC, EVOH, PP)

· 덮개 → 알루미늄포일foil  15 - 20㎛ (덮개 터져나가게 하기 위한 포장재질)

· 성형,  봉함기능은 브리스터 포장기와 동일

· 기밀성 실험 → 500 - 600mmHg의 물을 넣은 진공용기중에 PTP 포장용기를 넣고,

                           성형용기내에 물 침투여부를 육안확인

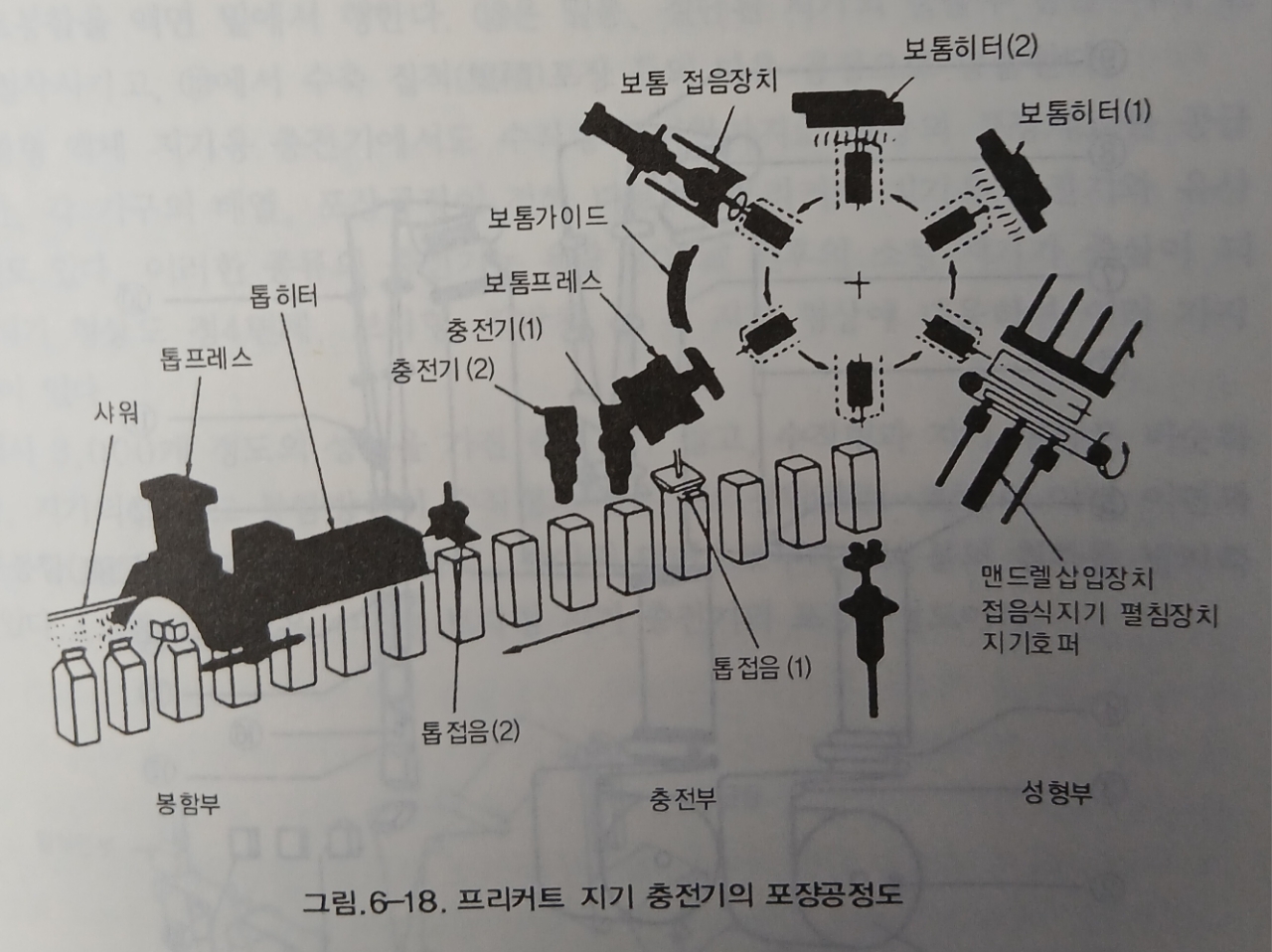

액체용  지기충전 포장기



· 우유, 과실음료, 두유, 술 등 액체음료 포장,  유리용기의 대체

· 공급되는 원지의 형태 → 접음식 지기(프리커트지기) - 소량생산용,

                                          롤roll(포스트폼드지기) - 대량생산용

· 유통기한 짧은 것 → PE / paper / PE

   유통기한 긴것 → PE / paper / PE / AL foil / PE

· 액체용 지기 종류 → 박공형 gable top,

                                   브릭형 brick, - 물류효율, 진열성 우수, 스트로우straw 구멍, 스트로우

                                                            액면하에서(안에서) 밀봉(헤드스페이스 없음 - 보존성↑

                                   정사면체(삼각체)
