포장기계 (필름 제대충전포장기)

필름 제대충전포장기



· 봉지 pouch를 만들어 식품을 충전하고 밀봉하는 포장기

· 봉지 만들어 식품을 포장하는 포장 봉지의 종류와 형태

     2면접착 봉지, 3면접착봉지(플랫트 파우치, 필로우 파우치),

     4면접착 파우치, 스탠딩(자립) 파우치, 합장거싯 파우치(M자 접착)

















필로우포장 pillow

· 열접척부위 봉지 양끝(end seal, top seal)의 두곳과

  양끝의 중앙으로 이어지는 센터실이 한곳이 있어 3면접착포장(=필로우포장)

· 수직필로우포장기 vertical pillow packer

· 수평필로우 포장기 horizontal pillow packer

· 수평역필로우포장기 reverse horizontal pillow packer









수직필로우 포장기 vertical pillow packer



식품을 위에서 아래로 중력낙하하여 공급하는 실린더cylinder와

포장용 필름을 위에서 아래로 이동시키며 원통상으로 형성하는 포머former,

밀봉하는 열접착블록으로 구성



열접착블록은 원통으로 접혀지는 필름의 센터실center seal에 의해 원통형이 되며,

아래 엔드실end seal이 밀봉되면, 식품이 실린더cylinder를 통하여 충전되고,

윗부분 톱실 top seal에 의해 입구봉함과 동시에 커터cutter로 절단된다













수평필로우 포장기 horizontal pillow packer



· 포장필름을 수평으로 원통으로 만들면서, 식품을 충전하고,

   센터실senter seal 을 하는 동시에 엔드end · 톱씰top seal하는 포장기

· 한개 또는 몇개이하의 고체식품을 포장하는데 사용

· 여러개 제품을 포장할 때는 용기tray에 담아 한개의 내용물처럼 포장

· 수직필로우포장기보다 포장속도가 훨씬 빠름















수평역필로우 포장기 reverse horizontal pillow packer



· 포장필름이 밑에 있어, 포장필름위에 식품을 올려놓고 필로우포장

· 방향성 있는 식품, 마찰에 의해 표면에 긁히는 상처(돌기, 부드러운, 끈적거리는)가 나는 식품

  부스러기 많이 떨어지는 식품 (→ 센터실 부위 열접착 ↓ 가능성)

· 박스모션방식box motion type

     ( 밀봉성 보완을 위해 포장필름을 가열압착하는 시간을 길어지게,

      엔드 톱실바가 필름을 압착상태에서 일정시간 이동)













3면 접착 제대 포장기

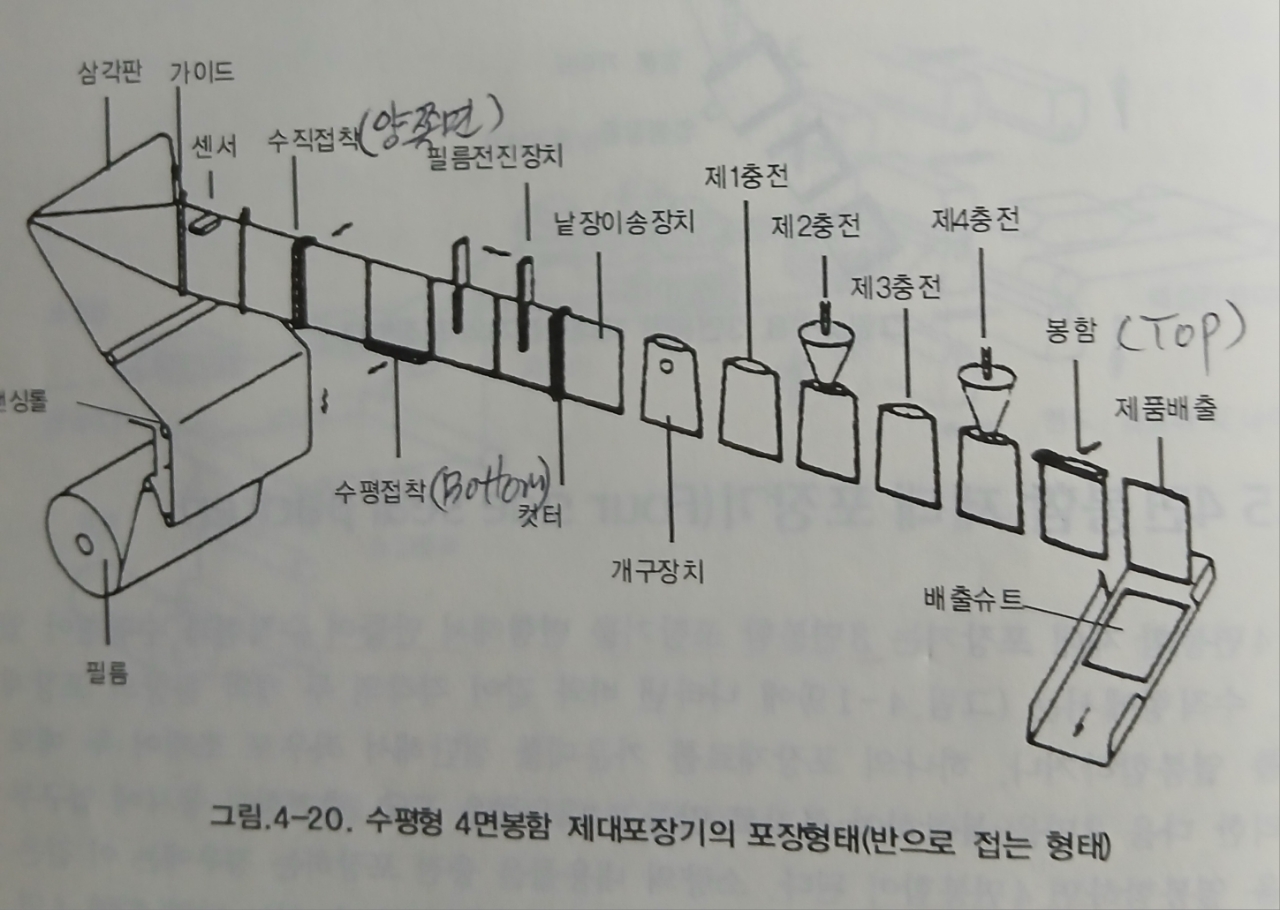

4면접착 제대 포장기



· 3면접착 제대 포장기를 변형해서 제작

· 충전기가 여러개(그림 4개) 있어 고체, 액체, 건더기, 다른 식품의 첨가 가능

· 수평접착(밑면 bottom)을 생략하여 3면접착 파우치 포장이 가능

· 수평 열접착부위로 내용물 유출 가능성을 보강하거나 봉지를 크게 보이고싶을 때 적용

















스트립 포장기 strip packaging machine



· 2매의 필름사이에 내용물을 넣고,주변을 가열봉함하여  봉지속에 내용물을 밀봉 포장한 상태

· 다이롤이 내용물 충전공간을 만들며, 정렬된 내용물이 투입되면 열접착 밀봉

  봉함 면적이 비교적 넓고, 내용물은 포장 내부에 꼭 끼인다

· 정제, 캡슐의 포장(의약품 포장)
