포장기계(케이서 caser)

개요



 - 케이스에 내용물(낱포장물)을 담고, 날개를 닫는(밀봉) 기계

 - 카토닝 머신 cartonning machine 또는 카토너 cartoner→

    → case machine(속포장기) ↔ 골판지상자 포장기와 구분없이 사용

 - 케이스

      · SC마니라,   IV · RIV 마니라,  크라프트 라이나

      · 인쇄(주로 플렉소인쇄) / over coating(인쇄 보호, 인쇄 돋보임)

      · 톰슨(타발) (전개도 상태로 커팅, 괘선-접음위해)

      · 몸통부 접착(1면, 3면, 4면) / 전개도 상태(포장기에서 몸통부 접착)

 - 수평 케이스충전포장기 / 수직 케이스충전포장기 / 랩어라운드 케이스충전포장기

 - 폭이 다른 케이스 사용기계 생산 → 호환성↑

















수평 케이스충전포장기 (케이스를 뉘어서 내용물 충전)



    - 내용물(낱포장품) 공급 버킷컨베이어

    - 케이스 매거진magazing → 케이스취출 개구장치 → 케이스 공급컨베이어

    - 충전컨베이어(푸셔 pusher 또는 수작업 )

    - 크로징closing 장치(날개접어 접착 밀봉)

    - 일부인 날인(제조일자, 상미기간-유효기간, 제조자, 생산라인)

    - 불량품 검사장치(중량미달)

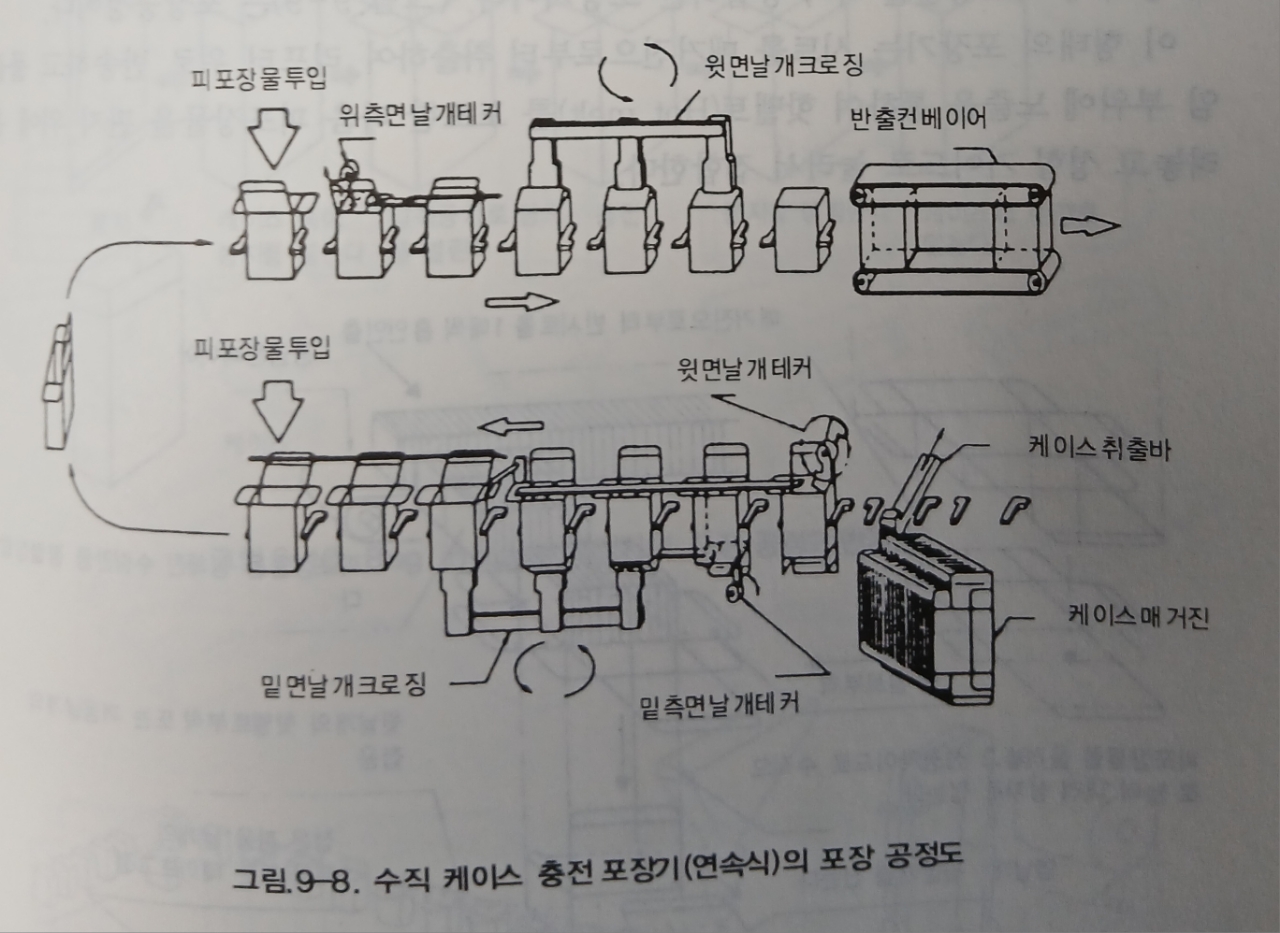

수직 케이스충전포장기(케이스를 세워서 내용물 충전)



  - 케이스를 이송하여 내용물(낱포장품)을 충전 밀봉

  - 손으로도 충전 가능하여 여러종류의 내용물 충전

  - 시스템 간단하여 케이스 사이즈 교환 가능

        → 다품종 소량생산용 케이서

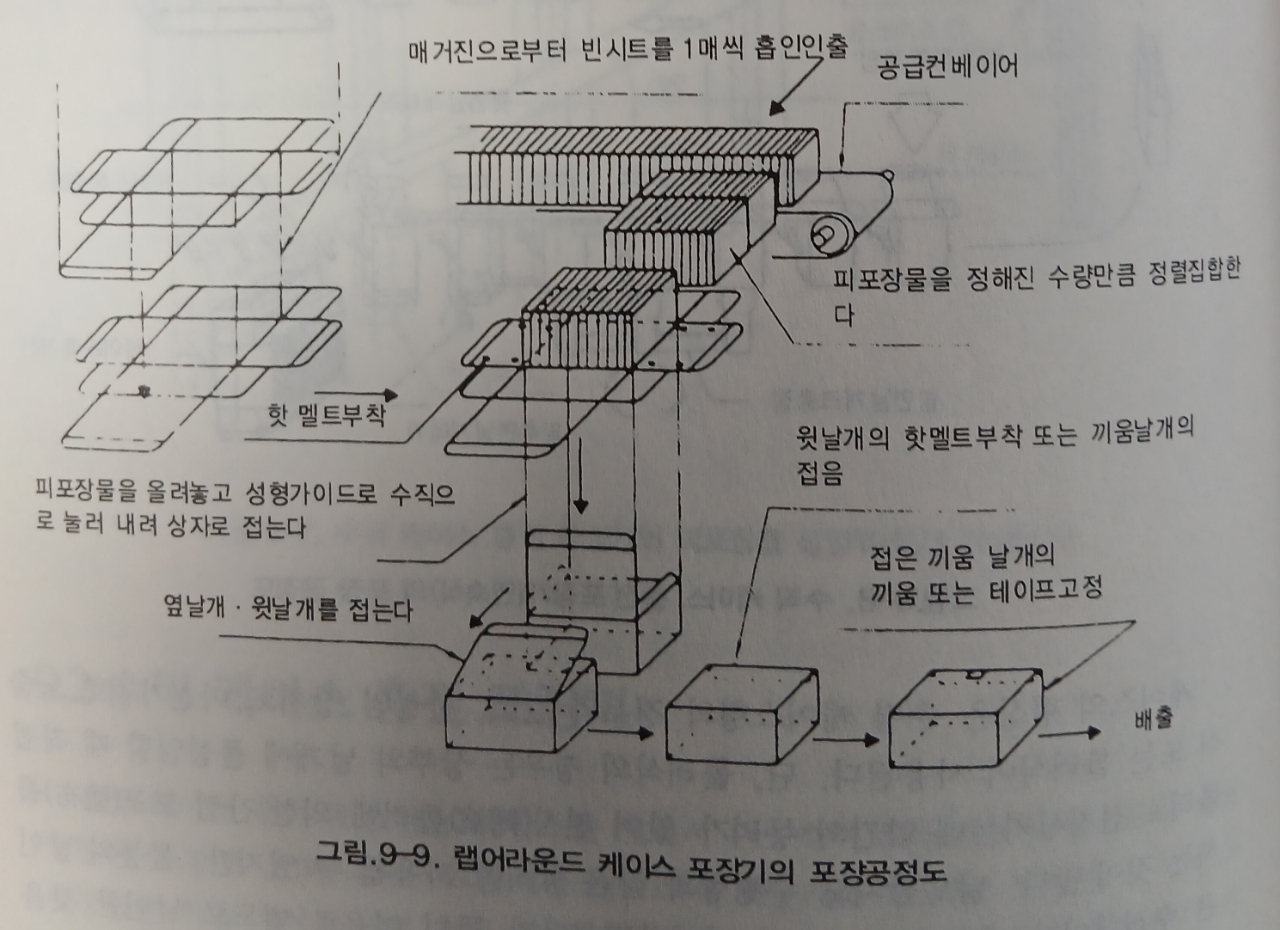

랩어라운드 wrap around 케이스충전포장기



  - 전개도상태 케이스 → 포장기에서 접어 케이스로 만듦

  - 케이스(시트)를 매거진으로 취출하여 → 핫멜트 도포(접착부분)

    → 피포장물을 케이스 위에 올리고 → 성형가이드로 눌러서 밀봉
